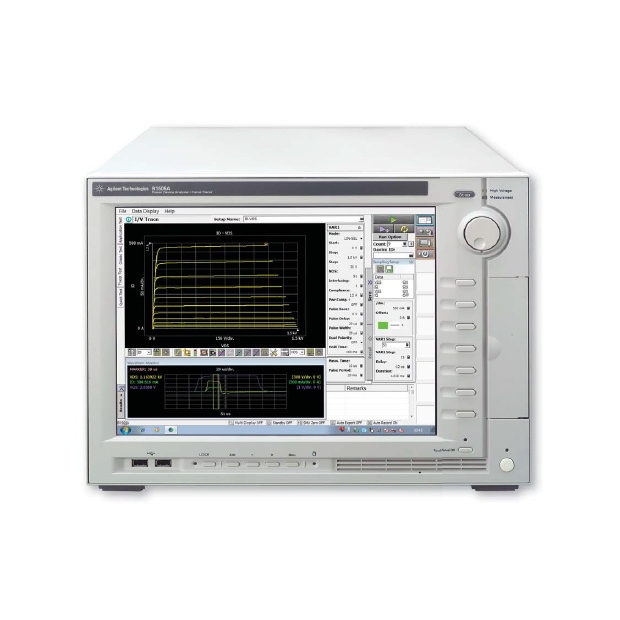

Keysight B1505A 功率元件分析儀

Keysight B1505A 功率元件分析儀

B1505A 為 Agilent（現為 Keysight）推出的曲線追蹤儀（Curve Tracer）。曲線追蹤儀（又稱曲線測試儀）是一種電子測試設備，工程師可用來分析半導體元件的電性特性。

曲線追蹤儀內建電流與電壓源，用以激勵被測設備（EUT, Equipment Under Test）。在測試過程中，曲線追蹤儀會對 EUT 的兩個端點施加掃描電壓（swept voltage），並測量各電壓下的電流大小，從而取得元件的電流-電壓特性曲線。
/
DETAIL

Keysight B1505A 功率元件分析儀 / 曲線追蹤儀

Keysight B1505A 可對功率元件進行完整特性分析，量測範圍涵蓋 亞皮安電流級 至 10 kV、1500 A，可評估新型功率元件（如 IGBT）及新材料（如 GaN、SiC）。其十插槽模組化主機架構，支援多種 SMU 模組與電容量測單元，可依需求靈活配置。

高精度電流/電壓量測能力

  • 寬量測範圍，結合低電平精密量測能力
  • 高電壓偏壓下精確亞皮安電流量測
  • 中電流量測能力（例如 1200 V 下 500 mA）
  • μΩ 等級導通阻抗（On-resistance）量測

脈衝與高功率測試

  • 10 μs 高功率脈衝量測
  • 高壓/高電流快速切換選項，用於 GaN 元件電流崩潰（Current Collapse）特性分析

電容與溫度量測

  • 可在 ±3 kV DC 偏壓下量測電容量
  • 溫度量測能力，支援元件熱特性分析

高效率測試設計

  • 自動切換高壓與高電流測試，無需重新接線
  • 標準測試夾具具安全聯鎖設計，適用於封裝功率元件測試
  • 已驗證並支援晶圓級高功率測試（最高 200 A）

模組化與系統擴充

  • 支援多種模組：
    • 高壓 SMU（HVSMU）、高電流 SMU（HCSMU）
    • 超高電流模組（UHC）、超高電壓模組（UHV）
    • 高壓中電流模組（HVMC）
    • 高功率 SMU（1 A / 200 V）、中功率 SMU（100 mA / 100 V）、中電流 SMU（1 A / 30 V 脈衝、100 mA / 30 V DC）
    • 多頻電容測量單元（1 kHz – 5 MHz）
  • 十插槽模組化主機，可依測試需求自由配置
