奈米世界的困境:雜訊無所不在
在半導體元件的物理極限下，真實訊號往往被淹沒在雜訊的汪洋中。

設計哲學:從物理根源根除雜訊

拒絕治標不治本 傳統探針台僅是在架構上疊加屏蔽功能。 SJD的量測堡壘 我們從零開始，將抗干擾思維融入每一個設計環節。 目標不是「抑制」雜訊，而是從物理上消除雜訊產生的可能性。

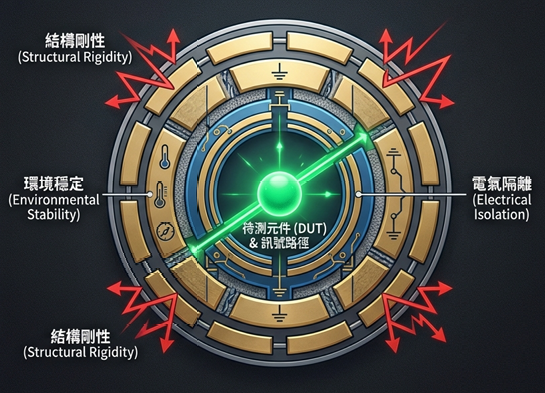

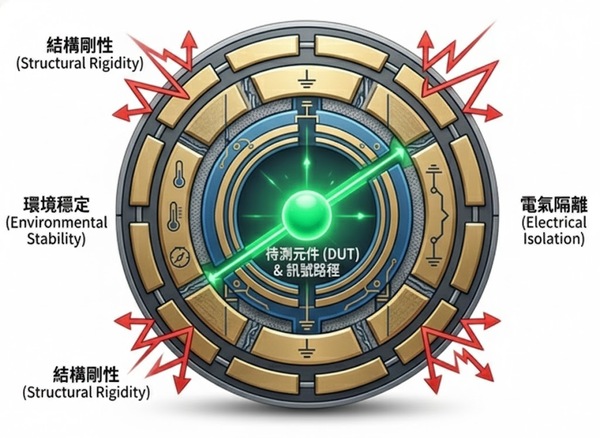

精准的基石:三大核心技術

訊號的絕對完整性 (Absolute Signal Integrity) 根除電氣路徑中的雜訊根源，確保訊號純淨無瑕。	環境的極致穩定性 (Ultimate Environmental Stability) 精准管控熱、電、機耦合效應， 抑制數據漂移。	訊號的終極靈敏度 (Ultimate Signal Sensitivity) 捕捉微弱至pA(皮安培) 等级的電流。

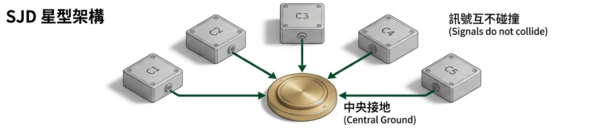

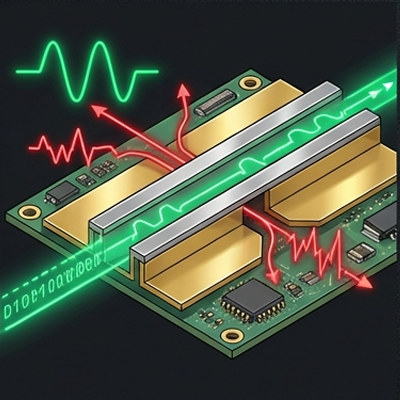

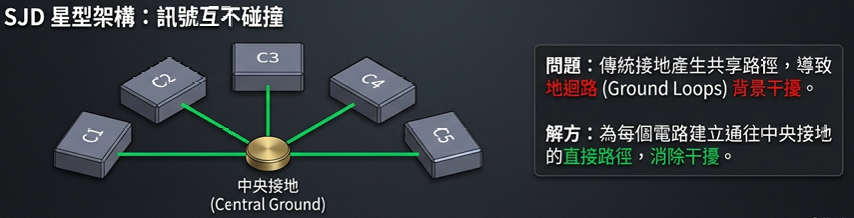

訊號的專屬高速公路:星型接地(Star Grounding)

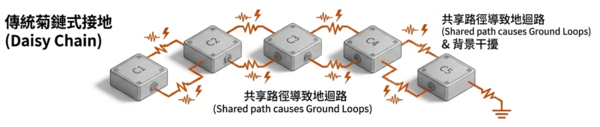

傳統菊鏈式接地:數位雜訊污染敏感訊號



問題：傳統接地產生共享路徑，導致地迴路(Ground Loops)背景干擾。
解方：為每個電路建立通往中央接地的直接路徑，消除干擾。

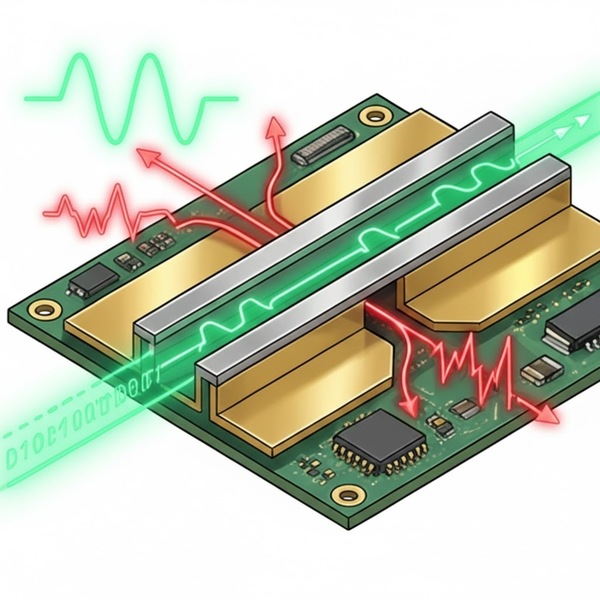

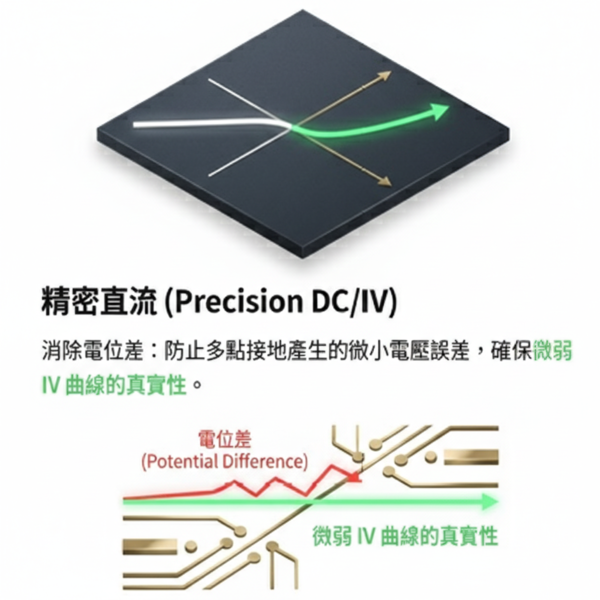

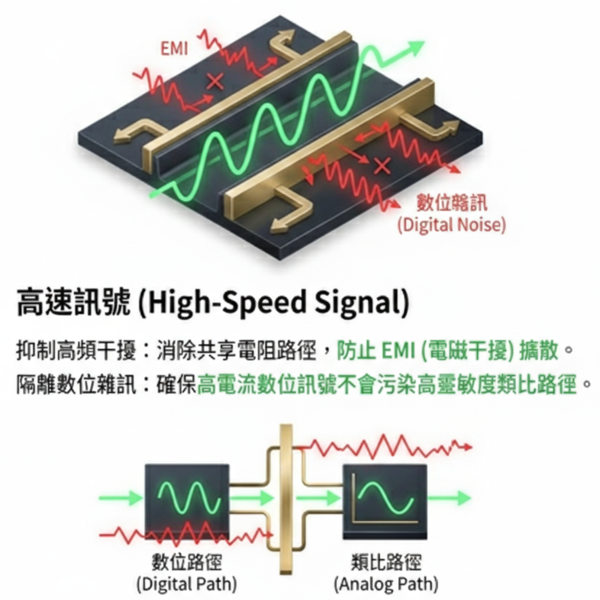

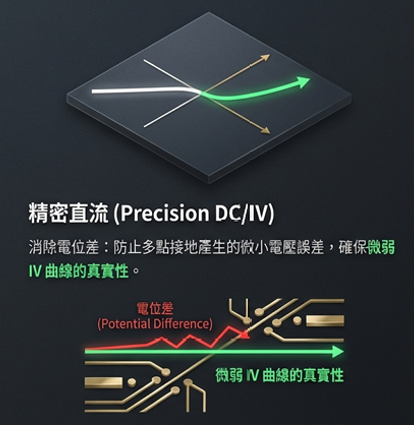

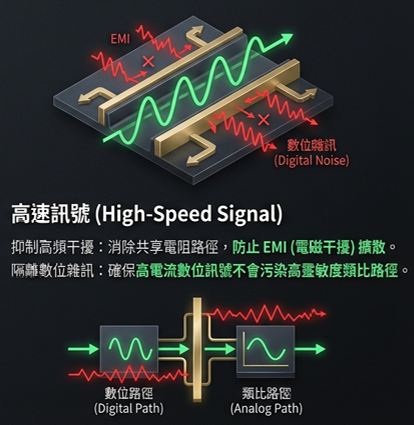

雙重優勢:為直流與高速量測奠定基石

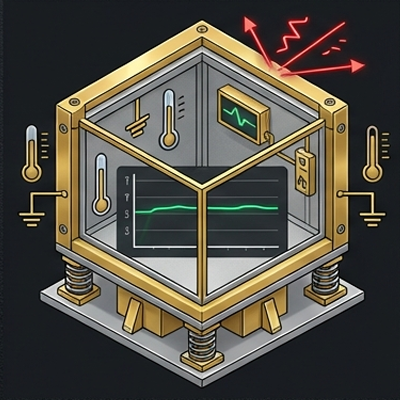

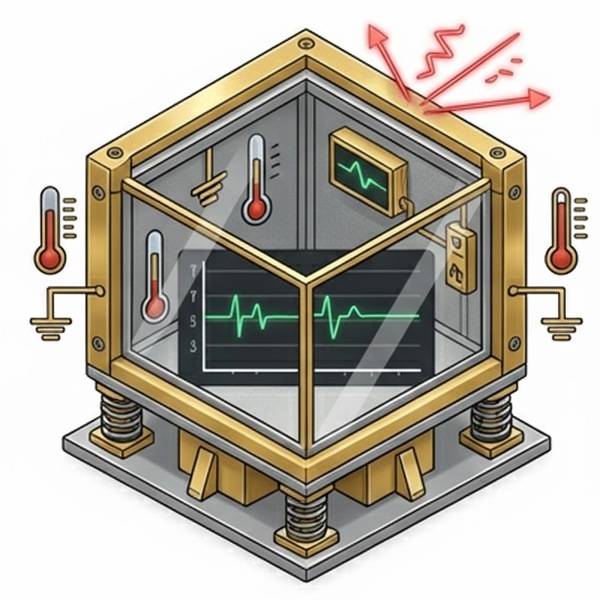

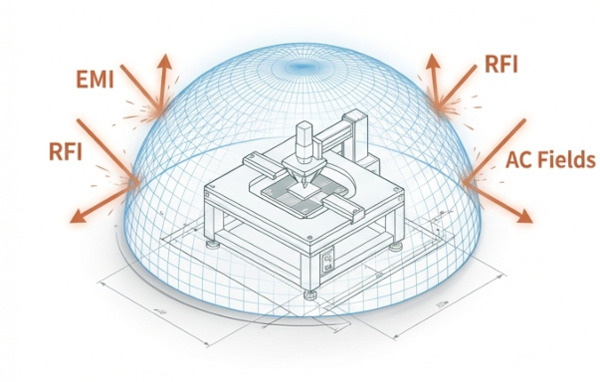

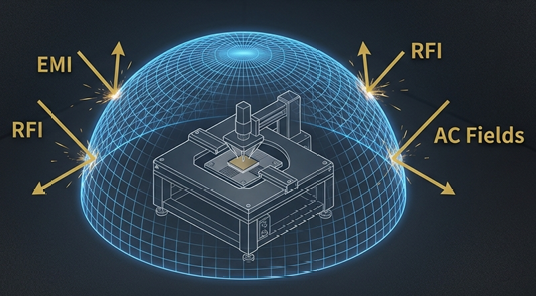

全方位電磁屏蔽:隔絕隱形干擾

量測的穹頂 透過大面積接地層與優化結構，防止系統像天線一樣接收空間雜訊。 創造純淨的黑色背景。

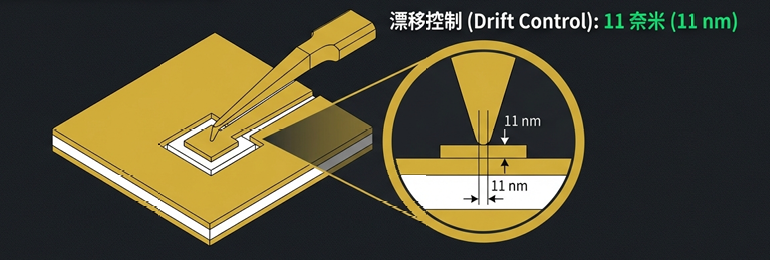

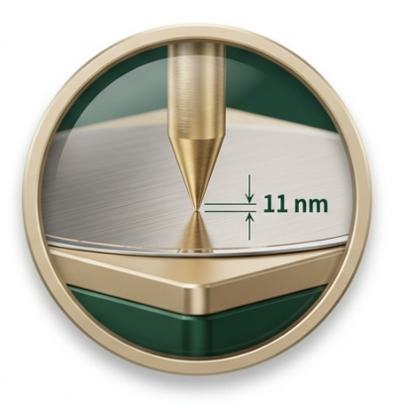

定位穩定性達11奈米

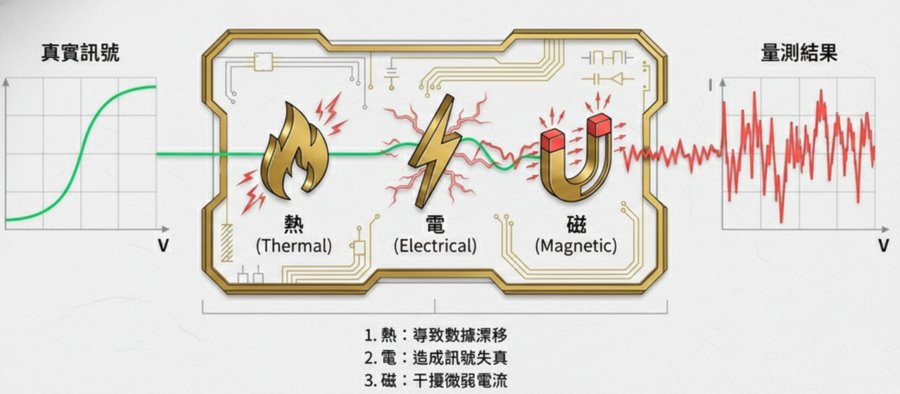

掌控熱與機械的微觀戰

-熱漂移控制(Thermal Drift Control)：在高靈敏度或長時間變溫測試中，SJD將位置漂移抑制在11nm等級。
-為何重要:確保深針與Pad之間持續穩固的接觸。如果探針移動，接觸電阻就會改變,IV數據就會失真。

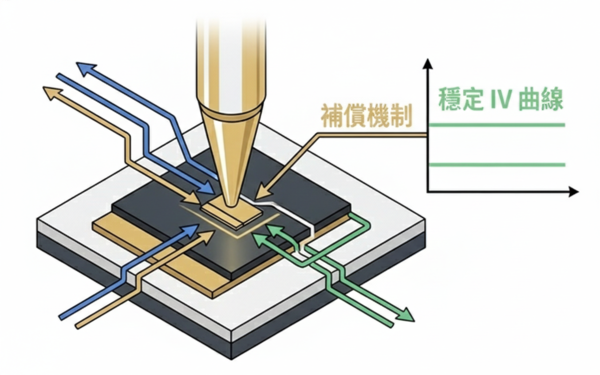

消除數據中的「鬼影」:熱壓電效應補償

科學原理:焦電效應(Pyroelectric Effect) 溫度變化會感應出虚假的電荷(Ghost Voltage)，導致IV曲線 在不同溫度下出現錯誤偏移。	SJD解方:自動抵消機制 深入考量熱、電、機三場耦合，設計能自動抵消感應電壓， 確保數據只反映元件特性，而非環境溫度。

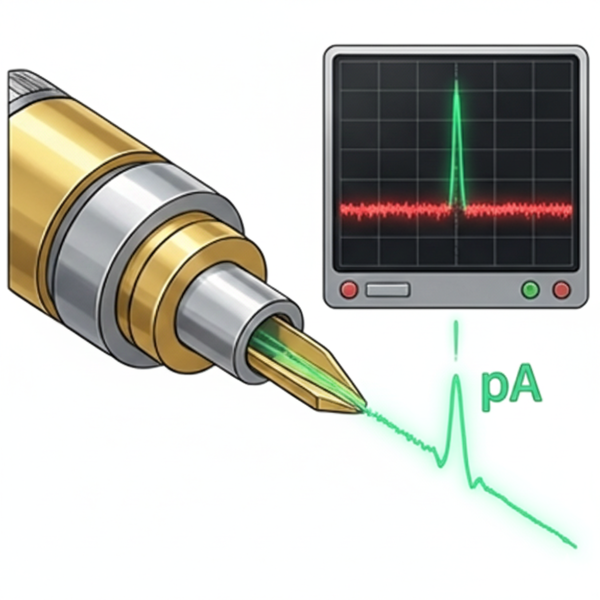

TXA結構：捕捉pA等級的微弱呼吸

極致靈敏(Ultimate Sensitivity) 具備將Pico-Ampere (皮安培)等級的微小電流穩定轉換為可測量信號的能力。 極低寄生電容 優化的結構設計將內部干擾最小化，適用於高阻抗元件測試與微弱訊號捕捉。

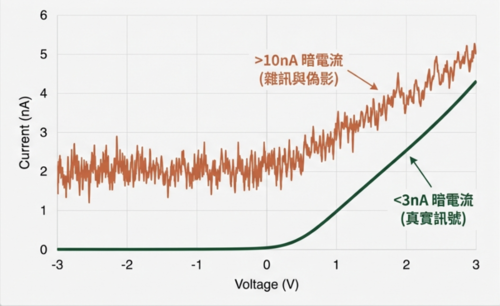

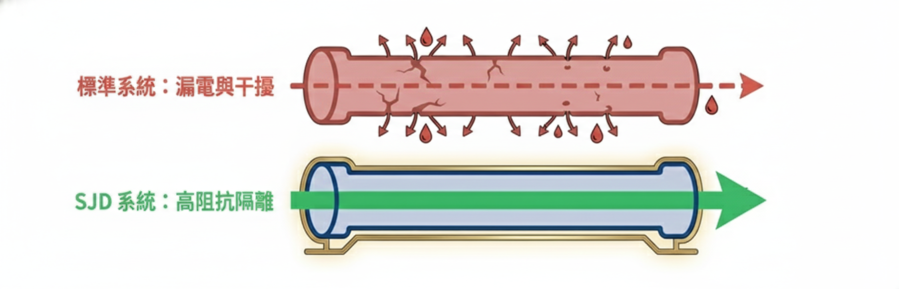

圍堵每一顆電子:低於3nA的暗電流

漏電是敵人 任何不屬於待測元件的雜散電流，都會扭曲結果。

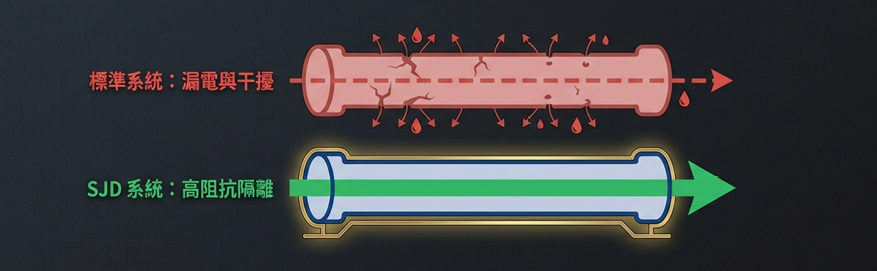

雙重防禦 1.高阻抗隔雕：單點接地與專利結構，防止電流洩漏。 2.低暗電流環境：將系統背景雜訊壓低至3nA以下。

就像在隔音室中聽到針掉落的聲音。

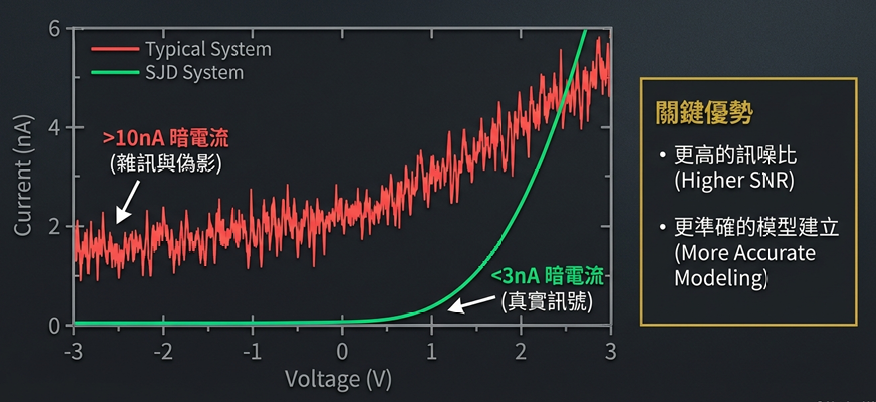

數據不說謊:SJD系統vs.典型系統


關鍵優勢 -更高德訊噪比 (Higher SNR) -更準確的模型建立 (More Accurate Modeling)

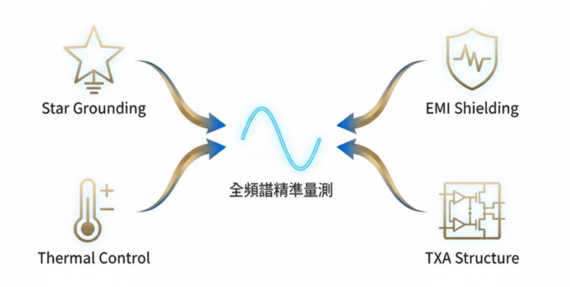

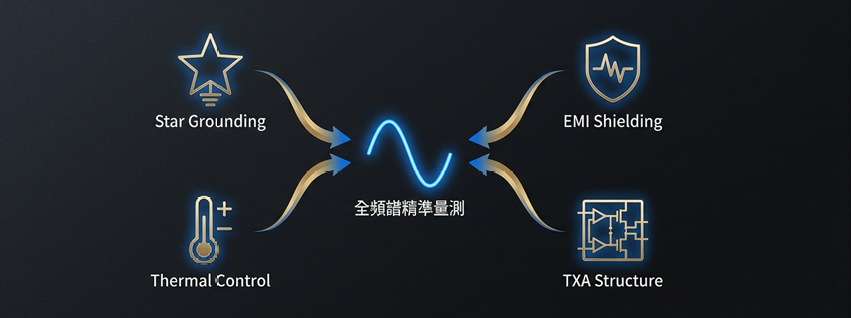

系統性整合的巔峰

從星型接地到11nm穩定性，再到TXA結構。
這就是「高速與精密電性量測」的全新定義。
